カブメンテ/チェーン調整

 先日のカブツー後、ドライブチェーンの調整をしてみました。
カブメンテ/チェーン調整_a0279883_3593712.jpg

 今までチェーン調整については、自己流と言いますか、カンでやっていたところがありますが、正確に調整するとなると結構難しいんですよね。

 そもそもスーパーカブの取扱説明書(Hondaのサイトでダウンロード可能です)にはどのように書いてあるのか調べてみました。

 それがこちらです、

カブメンテ/チェーン調整_a0279883_3455228.jpg
カブメンテ/チェーン調整_a0279883_346836.jpg

 この取扱説明書には、チェーンの「点検・注油」の方法は書いてありますが、調整方法については「Honda販売店にご相談ください。」の記述のみです。工具すら使わない設定となっております。


 おそらく走行に影響を与える重要な部分であるため、ユーザー点検の範疇を越えているとHondaが判断したのか、それとも販売店への配慮なのかは分かりません。

 実際に他のバイクと比べて、カブ系のチェーン調整は難しいです。私も初めてやった時、2つあるナットのどちらを緩めれば良いのか戸惑いました。



 これから記載する手順はあくまでも私の自己流での方法ですので、参考程度にして頂ければと思います。


≪使用工具≫

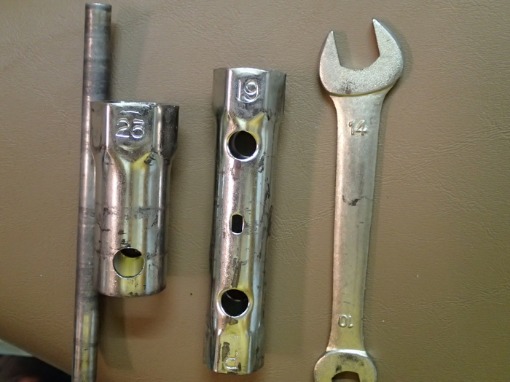

 まず工具を用意します。車載工具でも充分かと思います。
カブメンテ/チェーン調整_a0279883_354241.jpg

 ・BOXレンチ:23㎜、19㎜
 ・スパナ:14㎜×10㎜


 より確実に作業するためには以下のような工具がお勧めです。
カブメンテ/チェーン調整_a0279883_3542774.jpg

 ・メガネレンチ:23、19、14㎜(BOXレンチ可)
 ・T型レンチ:10㎜
 ・スパナ:10㎜
 ・トルクレンチ:~100Nm対応



≪チェンケースを外す≫
 カブのチェーンケースはフルカバータイプですが、1ヶ所点検用の窓があります。
カブメンテ/チェーン調整_a0279883_359863.jpg

 取扱説明書のとおり、普段はこれを外すだけで「点検・調整・注油」が可能です。

 ただ、今回はチェーンの清掃も同時いますので、こちらは外さず(外すと傷が付くことがあるので)、チェンケースごと外します。
カブメンテ/チェーン調整_a0279883_3584714.jpg

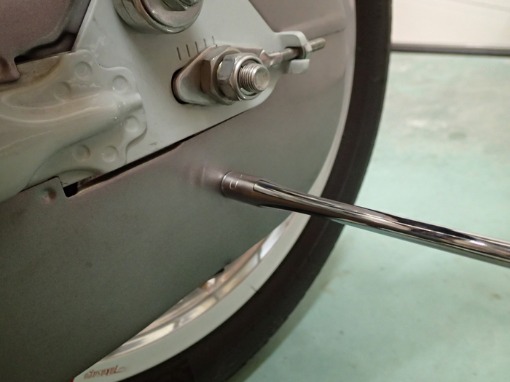

 チェンケースは下側だけ外せば充分です。
 ・10㎜ボルト×2

カブメンテ/チェーン調整_a0279883_4017100.jpg

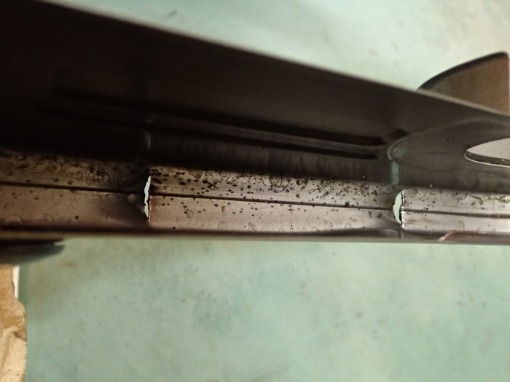

 チェンケースの内側にオイルや汚れがある場合はキレイにします。
 これらの残留物が再びチェーンに付くと寿命を短くする原因となります。



≪チェーン点検≫
 張り具合を点検します。
 前後スプロケの中心(点検用の窓があるあたり)を上下させ、その振れ幅を確認します。適正幅は2㎝程度です。
カブメンテ/チェーン調整_a0279883_405210.jpg

 調整前に一度車輪を回転させ、どこの個所でも同じ幅であるか点検します。
 この時、振れ幅の違う場所があると、スプロケットの編摩耗やチェーンの伸びが考えられますので早めの交換が必要になります。



≪チェーン清掃≫
 次にチェーンを清掃します。

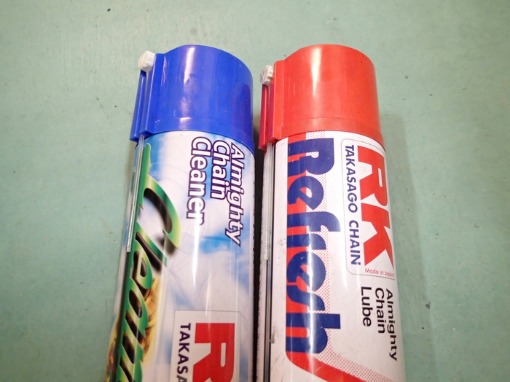

 チェーンクリーナーがあると便利です。
カブメンテ/チェーン調整_a0279883_412638.jpg

左:クリーナー、 右:チェーンオイル

 ※ほとんどのチェーンクリーナーはシールチェーン対応ですが、シールチェーンに使用する場合は必ず確認してください。
 ※CTやプレスカブ以外のほとんどのカブは420サイズです、420だとシールチェーンはほとんど設定がありません。

 清掃は
 ・汚れが強固な時 →直接チェーンに吹き、4~5分待ちブラシでこすってから拭き取る
 ・汚れが少ない時 →ウエスにクリーナーを噴射し、チェーンの汚れを拭き取る

カブメンテ/チェーン調整_a0279883_415589.jpg

 今回は汚れが少ないのでウエスで直接拭き取ります。



≪チェーン調整≫
 さて、調整に入ります。
 まずは後輪のアクスルナットを緩めます。

カブメンテ/チェーン調整_a0279883_423418.jpg

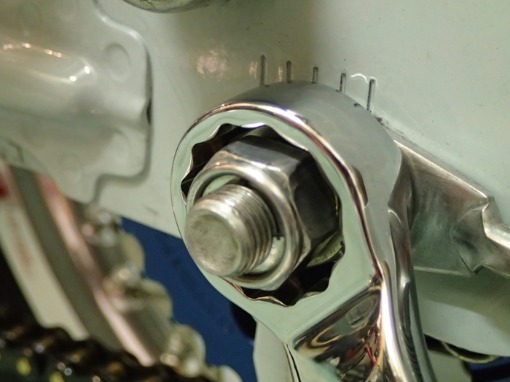

 左側にナットが2個あります、まずは外側の小さいほう(19㎜)から緩めます。
 私のコツとしては僅かに緩めるだけで、完全には緩めません。(1/4回転程度で可)

カブメンテ/チェーン調整_a0279883_43025.jpg

 次に内側の大きいナット(23㎜)を緩めます。こちらは1/6回転程度でしょうか。

 どちらもトルクが抜ける寸前くらいにしておきます。
 このほうがアジャストナットを締めて行く時にガタつかないので調整しやすいと思います。


 いよいよ調整なのですが、どのくらいアジャストナットを締め込むかは、チェンの張り具合で判断します。
カブメンテ/チェーン調整_a0279883_433568.jpg

 左右均等に、半回転~1/4回転ぐらいずつ試してください。
 もちろん左右の目盛が合っていることが前提となります。


 振れ幅が2㎝程度になったらアクスルシャフトを締めこみます。
 緩めた時と逆で23㎜、19㎜の順で締めます。

 規定トルクは
 ・23㎜:44Nm
 ・19㎜:60Nm

 です、締め込みはトルクが多すぎても少なすぎても良くありません。


 ここまで作業して、再度チェーンの振れ幅を見ます。ゆっくりとチェーンを一周させながら点検します。
 締める前より振れ幅が小さくなっていたらもう一度調整をし直します。
 ※チェーンに規定以上のテンションが掛かっているとミッション故障の原因となります。



≪注油≫
 チェーンに注油をします。
 ほとんどのチェーンオイルはシールチェーン対応なのですが、装着しているチェーンに合ったものを使用しましょう。

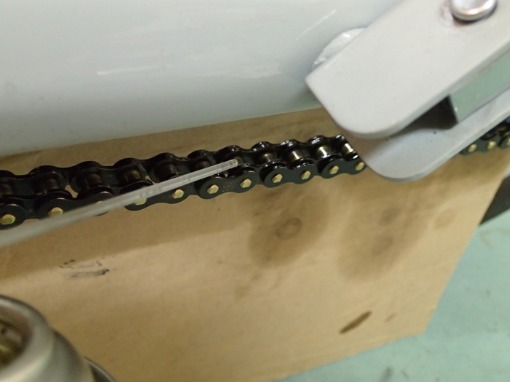

 注油のコツは内側から、チェーンの幅の中心ではなく、ローラーの両端にうっすらと一回りさせます。
カブメンテ/チェーン調整_a0279883_45266.jpg

 このとき、床やホイールにチェーンオイルが付着しないように、私はダンボールを裏側に立てて作業しています。

カブメンテ/チェーン調整_a0279883_461134.jpg

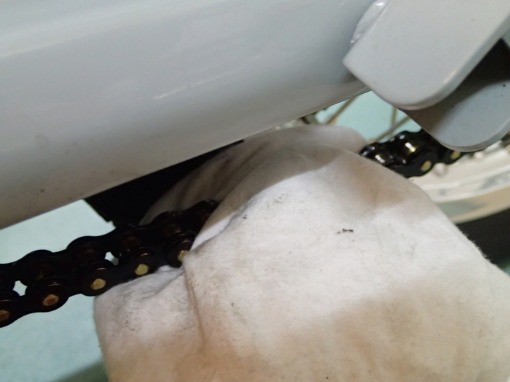

 余分なオイルは飛び散りの原因となりますので、ウエス(紙ではなく、ケバ立たない繊維質の物が良いです)で拭き取ります。

 私も昔はチェーンはオイルこってりの方が良いと思っていたのですが、オイルが付きすぎているとチリやホコリなどが付着し、それらがスプロケやチェーンを偏摩耗させるのだそうです。
 ※カブはフルカバータイプなので、チェーンの持ちは良いですが、適性なメンテは必要です。



≪チェンケースを取り付ける≫
 最後にチェンケースを取りつけます。
 このケースの取り付けですが、結構コツが要ります。

 チェンケースは上下で一体となっています。裏側に溝があり、上のケースの内側に下のケースが入るようになっています。
 更にスイングアームにもハメ込む部分があったりと、形状を理解していないと苦戦すると思います。
カブメンテ/チェーン調整_a0279883_465957.jpg

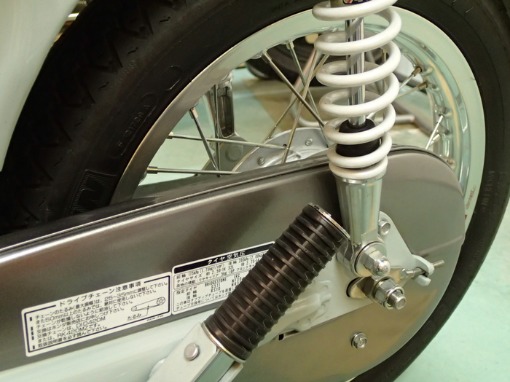

 チェンケースの表面だけでなく、後側と裏側からもおさまり具合を確認します。


カブメンテ/チェーン調整_a0279883_471943.jpg

 後輪を手で回してみて、チェンケースと干渉していないか確認します。
 異音がしなければOK、 これで完了です!



 以上で終了ですが、やっぱり結構難しいですね、最初は無理しないでバイク屋さんにお願いするのが無難です。
 そしてバイク屋さんのやっている正しい手順を確認して、自分で出来そうだったら挑戦してみましょう。



 普段は二の次にしてしまっているドライブチェーンのメンテは、非力なカブにとっては重要なチューニングポイントだと思います。


 ツーリング前には空気圧とセットで調整してみてはいかがでしょうか。走りも快調になること間違いありません。(^^)
