C90D2・E/G腰下組み立て

C90D2・E/G腰下組み立て_a0279883_01514681.jpg
ちゃあさんのカブ90DX(’02)、腰下組み立て編です。


C90D2・E/G腰下組み立て_a0279883_01505994.jpg
クランクケースは洗油でキレイにしました。
汚れは取り切れませんでしたが、スラッジはエアーで除去できました。

C90D2・E/G腰下組み立て_a0279883_01510632.jpg
ミッションギャーは新しい洗油で洗浄します。結構スラッジが残留していました。


C90D2・E/G腰下組み立て_a0279883_01511635.jpg

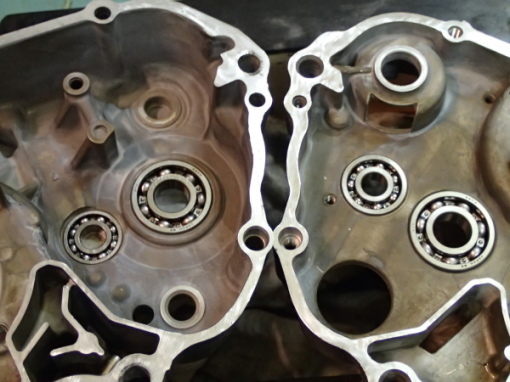

クランクケースにベアリングを挿入し、組立準備にかかります。



C90D2・E/G腰下組み立て_a0279883_01512284.jpg

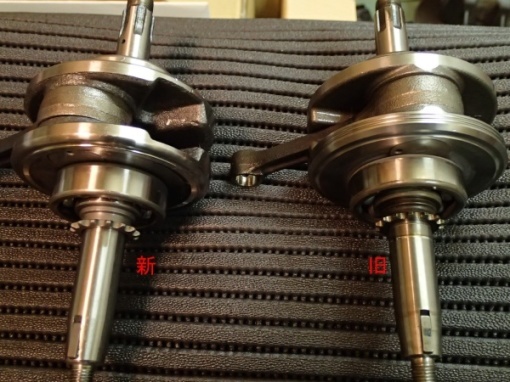

クランクシャフトは新品を導入しました。

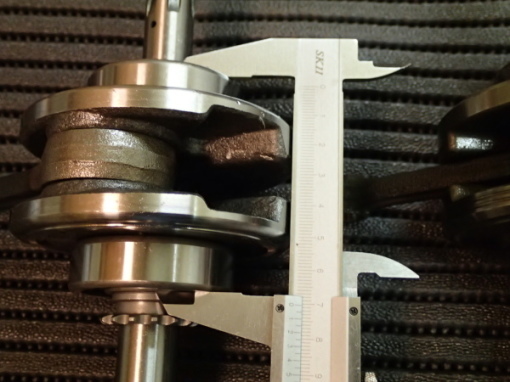

C90D2・E/G腰下組み立て_a0279883_01512811.jpg
クランクケースの内側に収まる寸法は交換前の物より0.2㎜長かったです。


C90D2・E/G腰下組み立て_a0279883_01514681.jpg
クランクシャフト、ミッション関係を組み込みます。


組み込み完了・・・・も、ここでメインシャフトを回すとちょっとキツい事に気付きます。
クランク内寸のクリアランスもゼロ!
う~ん、このままでは熱をもってしまい、ベアリグがダメになるのが早まる・・・。


一度パカッと開けて点検したところ、あってはならないワッシャが入っていました。
C90D2・E/G腰下組み立て_a0279883_22161864.jpg
これは分解した時の写真です。
確認してみると最初から入っていました。
分解した時と同じ状態に組んだので気付きませんでした(^^;)

このワッシャの厚みの分だけクリアランスが無くなりパッツンだったのです。
取り外して再度組み立てたら今度はOK。



C90D2・E/G腰下組み立て_a0279883_01522768.jpg
シフトリンケージを組み立てます。

C90D2・E/G腰下組み立て_a0279883_01523707.jpg

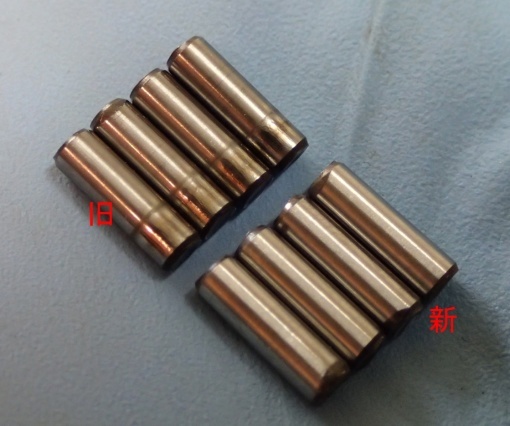

シフトドラムのピンは新品に交換しました。シフトアームに接する部分が摩耗しています。
地味なパーツですが、シフトフィーリングは向上すると思います。


C90D2・E/G腰下組み立て_a0279883_22225483.jpg
シフトドラムストッパースプリングと、ギャーシフトアームスプリングも新品にしました。



C90D2・E/G腰下組み立て_a0279883_01530877.jpg
オイルポンプを取り付けます。


C90D2・E/G腰下組み立て_a0279883_22252468.jpg

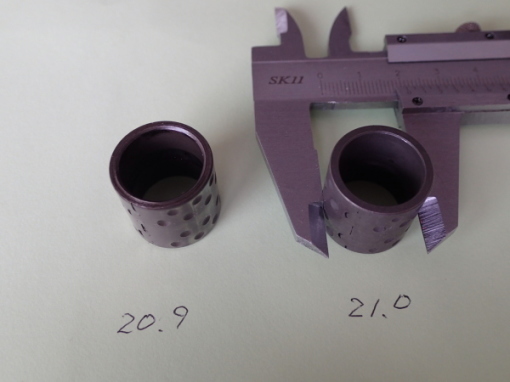

クラッチセンターガイド(右が新品)は、やや摩耗が見受けられ、使用限度でした。

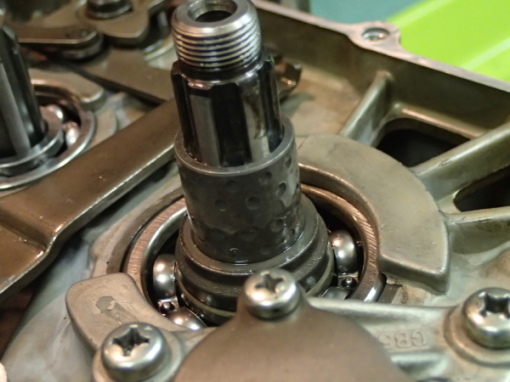

C90D2・E/G腰下組み立て_a0279883_22271179.jpg
交換へ、ガタが無くなりました。



C90D2・E/G腰下組み立て_a0279883_22280772.jpg
プライマリードリブンギャーを取り付けます。



C90D2・E/G腰下組み立て_a0279883_22281837.jpg

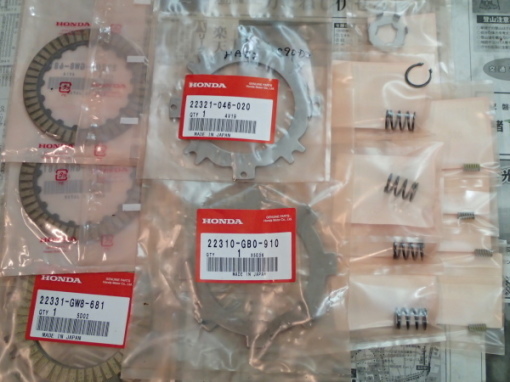

クラッチディスク&プレート類は新品に交換にしました。

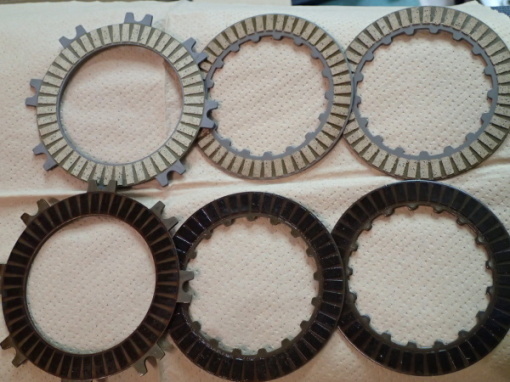

C90D2・E/G腰下組み立て_a0279883_22283714.jpg
新品(上)と比べると焼け跡が痛々しいです。


C90D2・E/G腰下組み立て_a0279883_22285109.jpg
オイルをたっぷり塗って組み立てます。


C90D2・E/G腰下組み立て_a0279883_22285987.jpg
ディスク&プレートが完成

C90D2・E/G腰下組み立て_a0279883_22282853.jpg
ディスクサイドのこのちっちゃなスプリングも交換しました。


C90D2・E/G腰下組み立て_a0279883_22293941.jpg

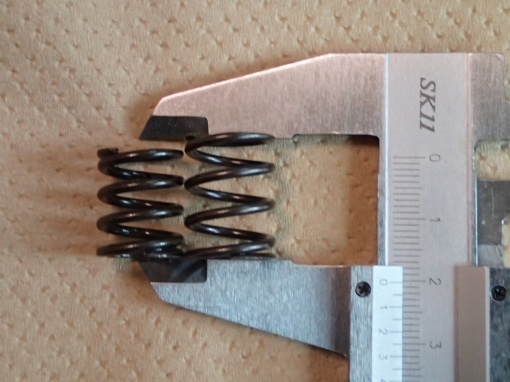

クラッチスプリングは使用限界値内でしたが、新品比較で2㎜程度短くなっていました。


C90D2・E/G腰下組み立て_a0279883_22295007.jpg

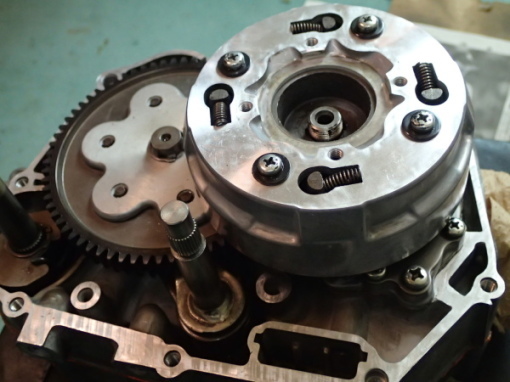

クラッチを組み立て、クランク軸へ乗っけます。


C90D2・E/G腰下組み立て_a0279883_22295880.jpg

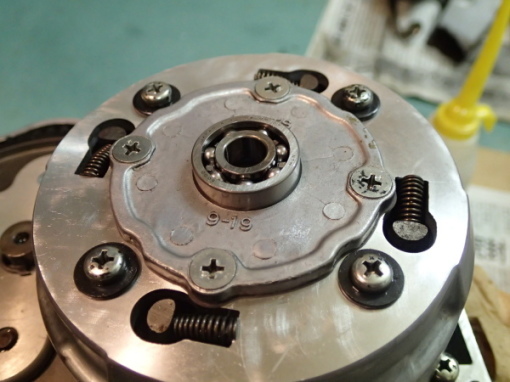

クラッチアウターカバーのベアリングも交換しました。


C90D2・E/G腰下組み立て_a0279883_22300901.jpg
これでクラッチ側はほぼ完成です。

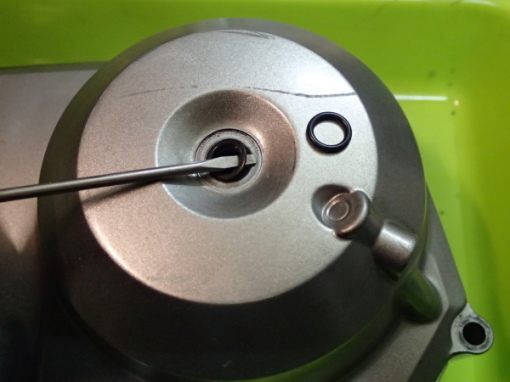

C90D2・E/G腰下組み立て_a0279883_22401124.jpg
クランクカバーに取り付けるクラッチアジャストボルトのOリングを交換しました。

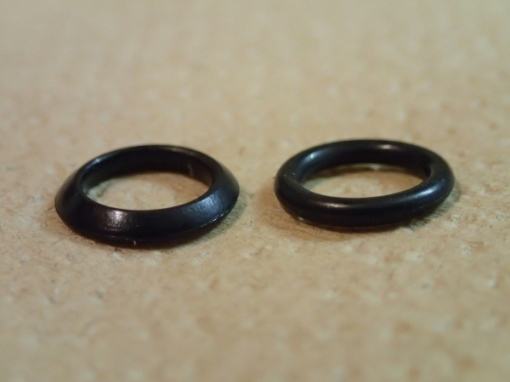

C90D2・E/G腰下組み立て_a0279883_22402733.jpg
このとおり変形していました。


C90D2・E/G腰下組み立て_a0279883_22434758.jpg
クラッチ側は閉じました、あとはジェネレータ側です。


ちゃあさん、も少し待っててくださいね(^^)
